[ch3] 5. connection-oriented transport: TCP

1. TCP: Overview

• Connection-oriented: 데이터 전송 전, sender와 receiver는 연결을 해야 함. Logical end-to-end connection
• Point-to-Point: 한 연결당 하나의 sender와 receiver
• Full duplex data: 한 연결에 양방향 통신 가능
• Flow controlled: sender는 receiver가 받을 수 있는 데이터 양보다 많이 보내면 안됨
• Reliable data transfer: 100% or 0% 전송
• in-order delivery:receiver는 sender가 보낸 순서대로 받음
• Segment/Byte-stream
  • client는 byte stream을 socket으로 보냄
  • TCP는 이 데이터를 send buffer에 저장 후, segment로 만들어서 network layer로 전송
  • MSS: Maximum Segment Size
    • MTU: Maximum Transmission Unit, 전송 가능한 최대의 link-layer frame
    • MSS는 MTU가 결정될 때 결정됨
    • MSS = TCP header + TCP segment

• Pipelined: Congestion control과 flow control은 동적인 window size를 가짐



2. Many flavors of TCP

• TCP의 역사
  • TCP Tahoe
  • TCP (new) Reno: 수업시간에 공부할 TCP
  • TCP Vegas
  • TCP Westwood
  • TCP BIC
  • TCP CUBIC
  • ...
• 주요 차이는 Congestion Control Algorithm임



3. TCP segment structure

• TCP header
  • source port #
  • dest port #
  • seq #: byte를 단위로 셈
  • ack #: byte를 단위로 셈
  • head length: header 길이
  • U: urgent data
  • A: ACK # valid
  • P: push data now
  • R, S, T: RST, SYN, FIN

    • Connection을 만들고 disconnect할 때 사용
  • Receiver window: receiver가 받을 수 있는 byte 수(버퍼의 빈공간)로 flow control에 사용됨
  • checksum
  • Urg data pointer
• TCP payload
  • application data



4. TCP sequence numbers, ACK numbers

• 예시1) 500KB 메시지를 보내는데, MSS가 1000 bytes
  • sender가 1st segment를 receiver에게 보내면, receiver는 ack로 1000을 sender에게 보냄
• seq #: segment의 첫번째 byte의 byte stream number
  • 첫번째 segment의 seq #로 0을 사용하지 않음. 랜덤 number 사용. 같은 숫자를 사용하면 receiver가 혼동할 수 있기 때문임.
  • seq #의 시작 숫자는 연결이 설정될 때 알 수 있음. 송신자와 수신자가 서로에게 이야기 함
• ack #: 상대방에게 받을 것이라 기대되는 다음 byte의 sequence #
• packet은 seq #, ack #를 동시에 가짐 (full duplex)
• receiver가 out-of-order segments를 다루는 것은 구현하는 사람이 결정함. TCP spec이 결정하지 않음



• 예시2) HOST A가 'C'라는 데이터를 보내면 HOST B도 받은 데이터 그대로를 A에게로 보냄
  • 1. A, B 간 연결 설정
    • A의 seq #의 시작 숫자가 42로 결정됨
    • B의 seq #의 시작 숫자가 79로 결정됨
  • 2. A가 B에게 'C'를 보냄
    • ACK: B에게 받을 것이라고 예상되어지는 byte
  • 3. B는 A에게 'C'를 받고 다시 'C'를 보냄
    • ACK: A에게 받을 것이라고 예상되어지는 byte
    • B가 'C'를 다시 보내는 것은 A에게 데이터 잘 받았다~ 하는 ACK 용도도 존재
  •  4. A는 B에게 ACK 용도로 다시 데이터를 보냄



5. TCP round trip time, timeout

• TCP는 timeout때 까지 ack가 안오면 packet loss가 생긴 것이기 때문에 데이터를 재전송함
• timeout을 설정하는 법?
  • RTT보다 길게 설정해야함
    • RTT보다 길긴 한데 너무 짧으면, timeout이 쓸데없이 많이 발생해서 재전송이 많이 일어나고
    • RTT보다 너무 길면, packet loss에 느리게 대응해 slow, low throughput
    • 둘 다 안좋다!
  • timer를 얼마나 많이 두어야 하는가? 한 윈도우 안의 모든 패킷에 timer를 두어야하는가?
• RTT 추정방법
  • SampleRTT: ACK가 도달할 때까지 segment 전송시간을 측정
    • 재전송은 무시함
    • pipleline 방식을 사용해서 packet 여러개를 동시에 보내지만, RTT당 하나의 SampleRTT를 대략적으로 측정
  • overfit된 SampleRTT말고 smoother한 RTT를 원함. 그래서 마지막에 측정한 여러 개의 값들을 평균내서 사용
• Exponential Weighted Moving Average (EWMA)
  • EstimatedRTT = (1-a) * EstimatedRTT + a * SampleRTT
    • SampleRTT: 가장 최근에 잰 측정값
    • 측정된 RTT가 쌓여갈수록 예전 측정값의 영향이 빠르게 줄어듦
    • a는 주로 0.125를 사용함

• Timeout interval: EstimatedRTT + 'safety margin'
  • SampleRTT의 편차가 클수록 safety margin이 커야함

• SampleRTT의 편차를 추정해보자
  • DevRTT = (1-B)*DevRTT + B*|SampleRTT-EstimatedRTT|
    • |SampleRTT-EstimatedRTT|: 제일 최근 편차
    • B는 주로 0.25를 사용함
• TimeoutInterval = EstimatedRTT + 4*DevRTT
  • 4*DevRTT: safety margin



6. TCP reliable data transfer

• IP는 unreliable함. queue overflow나 out-of-order이 발생해서 데이터가 drop되거나 lost될 수 있음
• TCP는 IP 위에서 reliable한 data transfer를 지원함
  • 수신된 byte stream은 정확하게 수신됨
  • Pipeline segements, 누적 ack, 하나의 재전송 timer 사용
  • 재전송은 timeout이 발생하거나 duplicate ack가 도달 시 발생함
• 예시)
  • duplicate ack, flow control, congestion control을 무시함
  • 한 명의 송신자가 한 명의 수신자에게 데이터를 전송한다고 가정

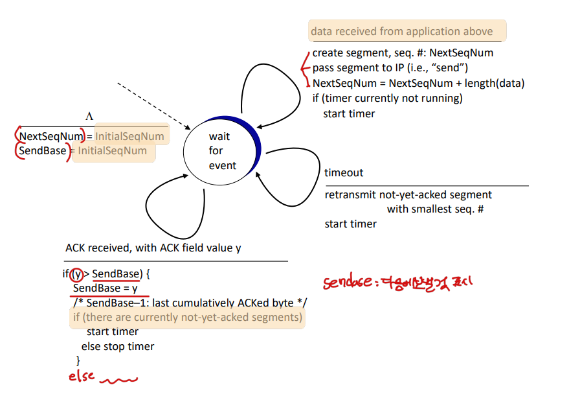

  • 송신자
    • 1. app으로부터 데이터를 받아서 seq #를 가진 segment를 만듦. timer가 돌아가고 있지 않다면 timer를 start함. 가장 오래된 unacked segment에 timer가 존재해야함. TimoutInterval = EST_RTT + 4*DEVRTT
    • 2-1. Timeout이 발생하면 segment를 재전송하고 timer를 재시작함. 이 때 timeout interval를 2배로 늘림
      • 보통 network가 혼잡할 때 일어남. 재전송을 하면 혼잡한 네트워크를 더 혼잡하게 만듦. 그래서 ACK가 느리게 도착할 수 밖에 없기 때문에 timeout를 두 배로 늘림
    • 2-2. ACK를 받았다
      • ACK가 unacked segment에 대한 ack라면, seq #를 업데이트 하고 unacked segment에 대하여 timer를 재시작함
      • ACK가 이전에 받았던 segment에 대한 ack라면, duplicate ack임



7. TCP ACK generation

Event at receiver	TCP receiver action
예상하고 있었던 segment가 순서에 맞게 도착했다. 예상하고 있었던 seq #까지 모든 데이터가 이미 ACK 상태이다.	ACK 전송을 미룸. 너무 많은 ACK도 네트워크를 혼잡하게 만들 수 있기 때문. 다음 segment가 도착할 때 까지 500ms를 기다리고, 안오면 ACK 전송
예상하고 있었던 segment가 순서에 맞게 도착했다. 근데 한 segment에서 ACK를 못받은 상태이다.	바로 이때까지 멀쩡하게 온 segment에 대해 (방금 온것도 포함) cumulative ACK를 전송함.
예상하고 있었던 segment보다 높은 seq #의 segment가 순서에 맞지 않게 도착했다.	duplicate ACK를 전송함. 다음에 받을 것이라고 예상되는 seq #를 나타냄
도착한 segment가 빵구난 부분을 채움	ACK를 보냄.



8. TCP fast retransmit

• 문제: Timeout period는 종종 길어서 lost packet을 보낼때까지 오랜 시간이 지연된다.
• 아이디어: duplicate ACK를 통해 lost segment를 찾자
  • 송신자는 많은 segement를 종종 연속해서 보냄. segment가 lost되면, duplicate ACK가 발생될 것임
• TCP fast retransmit
  • 만약 송신자가 같은 데이터에 대해 3개의 ACK를 받으면,
  • 가장 오래된(가장 작은 seq #를 가진) unacked segment를 재전송



9. TCP flow control

• 송신자는 데이터를 너무 빨리 전송하면 안됨
  • buffer가 가득차서 overflow가 생길 수 있음
• 수신자는 송신자가 수신자의 버퍼를 넘길 만큼 데이터를 빠르게 보내게 해서는 안됨
• 수신자는 TCP header에 rwnd라는 값을 포함시켜서 buffer에 빈 공간을 알림
  • RcvBuffer 사이즈는 socket option을 통해 설정됨 (default: 4096 bytes)
  • 많은 OS는 RcvBuffer 사이즈를 자동으로 증가, 감소시킬 수 있음
• 송신자는 receiver의 rwnd value를 보고 unacked data 양을 제한함
• receive buffer에서 oveflow가 발생하지 않도록 보장



10. TCP connection management

• 통신 전에, sender/receiver는 연결을 설정함
  • 서로 통신하는 것에 동의
  • seq #의 시작점, rcvBuffer size 등의 connection variables 교환
• 연결 설정에 동의하는 방법
  • 2-way handshake: server는 client가 메시지를 받았는지 모름

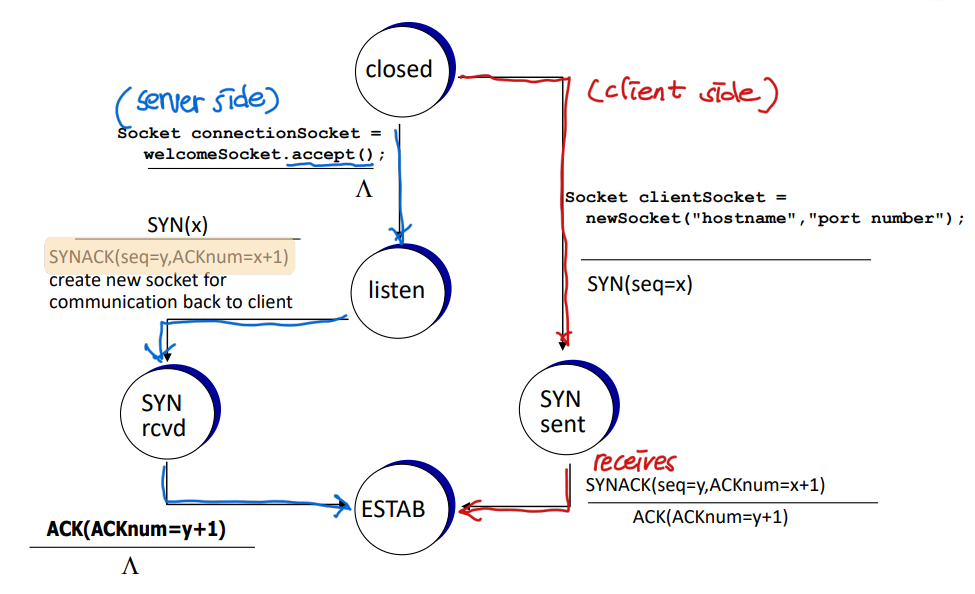

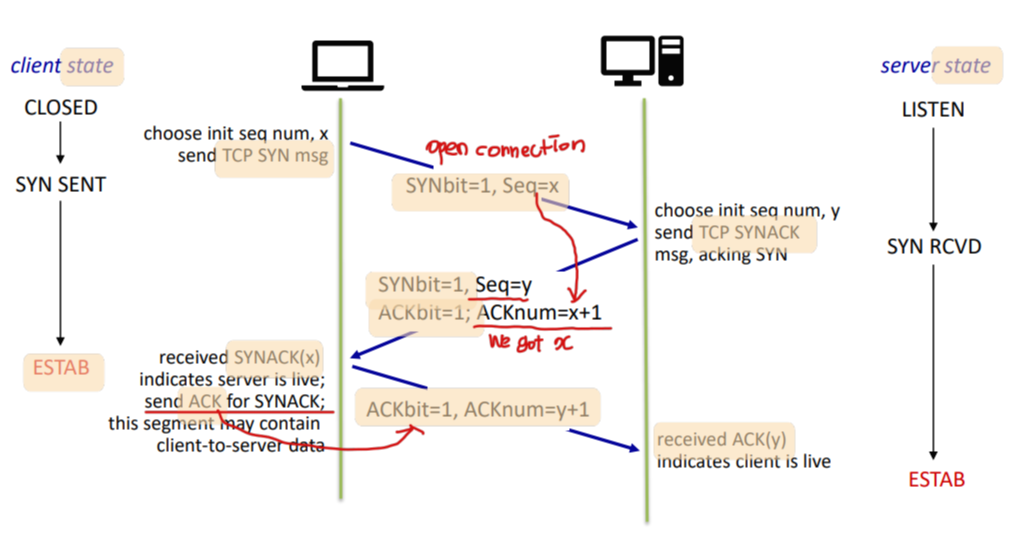

  • 3-way handshake
    • 1. 클라이언트는 서버에게 TCP SYN msg 전송
      • SYNbit 1로 설정, random으로 정한 seq# x를 전송
    • 2. 서버가 제대로 데이터를 받았으면, TCP SYNACK 메시지를 만들어서 전송
      • SYNbit, ACKbit 1로 설정, 랜덤으로 정한 seq# y 전송, ACK #=x+1
    • 3. 클라이언트가 서버에게서 SYNACK 메시지를 제대로 받았으면, 이 때부터 연결이 설정된 것임. ACK 메시지 전송
      • ACKbit 1로 설정. ACK #=y+1

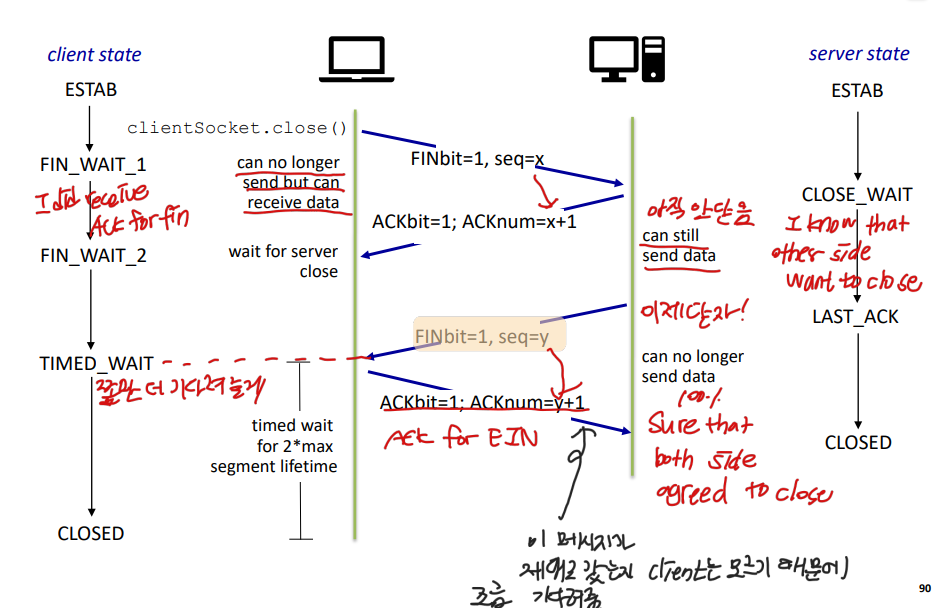

• TCP: closing a connection
  • 1. 클라이언트는 소켓을 닫고, FINbit를 1로 설정해서 보냄
  • 2. 서버는 ACK를 보냄. 하지만 아직 연결을 끊은 것은 아님
  • 3. 클라이언트는 서버도 종료하기를 기다림
  • 4. 일정 시간이 지나고, 서버도 연결을 종료하려고 함. 그래서 FINbit를 1로 설정해 클라이언트에게 보냄
  • 5. 클라이언트는 ACKbit를 보내고, 2배의 segment lifetime만큼 기다려줌
  • 6. 서버는 클라이언트에게서 ACK를 받으면 연결을 종료시킴
  • 7. 클라이언트는 서버에게서 아무것도 오지 않은 채 timeout이 지나면 종료
